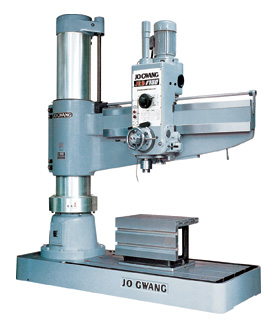

| 사양 (SPECIFICATION) | UNIT | JRD-1750 | ||
|---|---|---|---|---|
| 가공능력 (Working capacity) |
드릴작업(Drlling) | 주철(Castiron) | mm | 75 |
| 강(steel) | mm | 65 | ||
| 탭작업(Tapping) | 주철(Castiron) | mm | 55 | |
| 강(steel) | mm | 45 | ||
| 보링작업(Boring) | 주철(Castiron) | mm | 200 | |
| 강(steel) | mm | 170 | ||
| 컬럼직경(Column Diameter) (A) | mm | 405 | ||
| 컬럼표면에서 주축센타까지 거리 (Distance Column Surface to Spindle Center) |
Min. (B) | mm | 370 | |
| Max. (C) | mm | 1,750 | ||
| 컬러중심에서 암끝까지 거리 (D) (Distance Center of Column End of Arm) |
mm | 2,250 | ||
| 베이스 윗변에서 주축단까지 거리 (Distance Base to Spindle) |
Min. (E) | mm | 370 | |
| Max. (F) | mm | 1,660 | ||
| 기계높이(Height Floor to Top of Column) (G) | mm | 2,830 | ||
| 기계총높이(Height Floor to Top of Head) (H) | mm | 3,270 | ||
| 베이스규격(Base Size) | Min. (I × J) | mm | 2,630 × 1,030 | |
| Max. (K) | mm | 240 | ||
| 암상하이동거리(Vertical Travel of Arm) | mm | 880 | ||
| 베이스 작업면적(Working Area of Base) | mm | 1,745 × 1,030 | ||
| 중량(Net Weight) | kg | 5,600 | ||
| 주축 및 슬리브직경(Diameter of Spindle/Quilll) | mm | 90/104 | ||
| 주축 상하 이동거리(Vertical Traverse of Spindle) | mm | 400 | ||
| 주축의 테이퍼(Morse Taper in Spindle) | MT | #5 | ||
| 주축회전변환수(Range of Spindle Speed) | Step | 12 | ||
| 주축회전수범위(Number of Spindle Speed) | r.p.m | 34-1,800 | ||
| 주축이송속도변환수(Number of Spindle Speed) | Step | 6 | ||
| 주축이송속도범위(Range of Feed Speed) | mm/rev | 0.08-0.8 | ||
| 주축모타(Spindle Drive Motor) | kw | 3.7 | ||
| 암 상하모타(Arm Elevating Motor) | kw | 2.2 | ||
| 절삭유펌프(Coolant Pump) | w | 100 | ||
| 클램프 모타(Clamping Moter) | kw | 1.5 | ||
본 사양은 제품의 개선을 위해 예고없이 변경될 수 있습니다.
